Fusíveis da Quantum

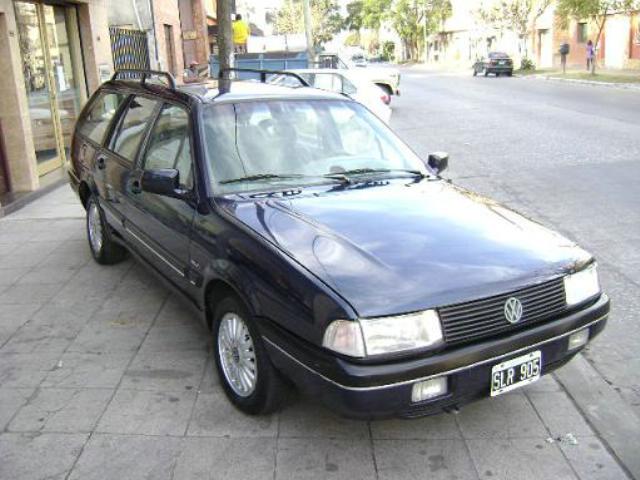

A Quantum é um modelo antigo da Volkswagen variante do Santana. É maior, com um bagageiro interno ou com 5 portas, como costumam dizer. O modelo é bem grande mesmo para sua época. Sua parte elétrica é muito parecida com a do Santana com chicotes maiores. Os fusíveis também são bem semelhantes, variando nos anos de fabricação. Neste post temos uma relação dos fusíveis da Quantum 92.
Que tipo de fusível usa a Quantum?
São fusíveis do tipo lâmina, igual aos da foto acima. Cada cor corresponde a uma potência ou amperagem. Jamais devemos trocar uma cor por outra. Isso pode causar sérios problemas elétricos no carro. Se o fusível voltar a queimar, não insista. Existe um curto circuito no sistema que deve ser corrigido. Aumentar a potência também não é solução.
Segue abaixo a lista completa dos fusíveis da Quantum ano 92. Também serve para o Santana e anos de fabricação próximos. Na lista temos pela ordem: numeração – potência do fusível – acessórios protegidos.
1 – 15 A – Farol de neblina
2 – 15 A – Pisca Alerta
3 – 25 A – Buzina – Luz de freio – Antena elétrica ( se equipado )
4 – 10 A – Iluminação do porta malas – Rádio – Relógio – Luz interna e luz de cortesia do espelho do quebra sol – Luz de leitura
5 – 20 A – Ventoinha (segunda velocidade) do radiador para modelos com ar condicionado (Atenção: ao trocar este fusível troque também o de número 27)
6 – 3 A – Iluminação do compartimento do motor – Lanterna dianteira e traseira lado direito
7 – 3 A – Lanterna dianteira e traseira lado esquerdo
8 – 10 A – Farol alto lado direito e luz indicadora azul no painel
9 – 10 A – Farol alto lado esquerdo
10 – 10 A – Farol baixo direito
11 – 10 A – Farol baixo esquerdo
12 – 10 A – Ventilador (relé) – Iluminação dos interruptores de luz das marchas ( câmbio automático) – Luz de ré – Velocímetro – Válvula eletromagnética – Setas – Módulo dos vidros elétricos (temporizador)
13 – Sem uso
14 – 5 A – Luz de placa – Iluminação do porta-luvas – iluminação do acendedor de cigarro – iluminação do desembaçador do vidro traseiro – Outras iluminações de interruptores
15 – 15 A – Limpador e lavador (esguicho) do parabrisa
16 – 25 A – Desembaçador do vidro traseiro e sua lâmpada de controle
17 – 30 A – Ventilador interno
18 – 15 A – Acendedor de cigarro
19 – 30 – A Ventoinha do radiador
20 – 30 A – Primeira velocidade da ventoinha do radiador em modelos com ar-condicionado
21 – 30 A – Quarta velocidade do ventilador interno
22 – Sem uso
23 – Sem uso
24 – 10 A – Travas elétricas das portas
25 – 10 A – Bomba elétrica de combustível ( bomba auxiliar também) – Injeção eletrônica
26 – 10 A – Antena elétrica
27 – 20 A – Ventoinha do radiador ( segunda velocidade) com ar-condicionado (Veja explicação no fusível 5)
28 – 3 A – Retrovisor elétrico
29 – Fusíveis Reservas
30 – 30 A – ABS
